Большой формат в масштабе 1:10: как готовить баннеры и пресс-воллы

Когда масштаб действительно нужен

Современные программы и форматы поддерживают большие монтажные области, но работа 1:1 не всегда рациональна. Огромные координаты, тяжёлые эффекты и растры могут замедлять документ или упираться в ограничения старого оборудования и формата PDF. Масштаб 1:10 делает файл компактнее и проще для контроля.

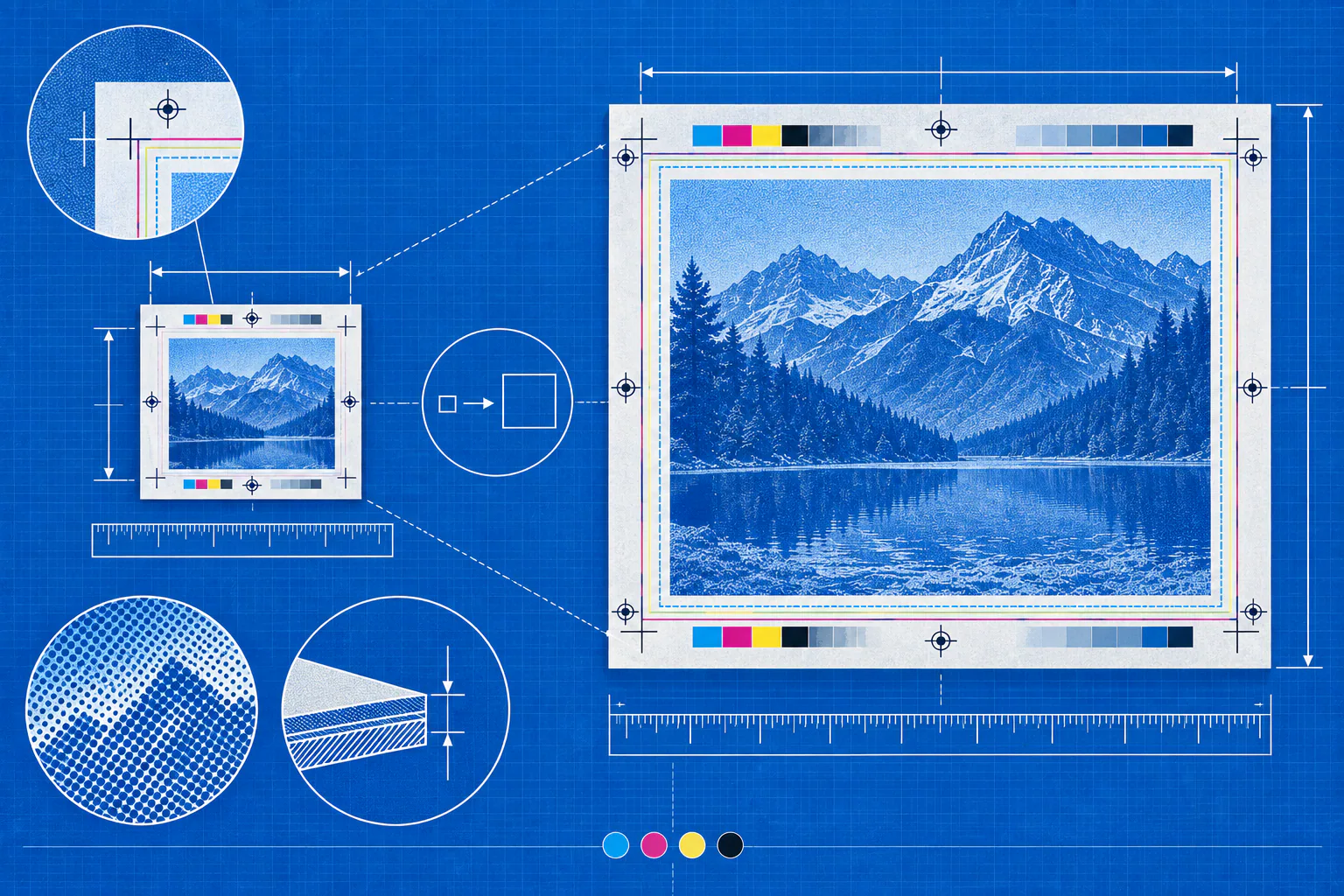

Если готовый пресс-волл имеет размер 3000 × 2500 миллиметров, рабочая область 300 × 250 миллиметров соответствует масштабу 1:10. Главное — использовать единый коэффициент для всех элементов и не смешивать в одном документе объекты 1:1 и 1:10 без явной причины.

Размер и разрешение пересчитывают вместе

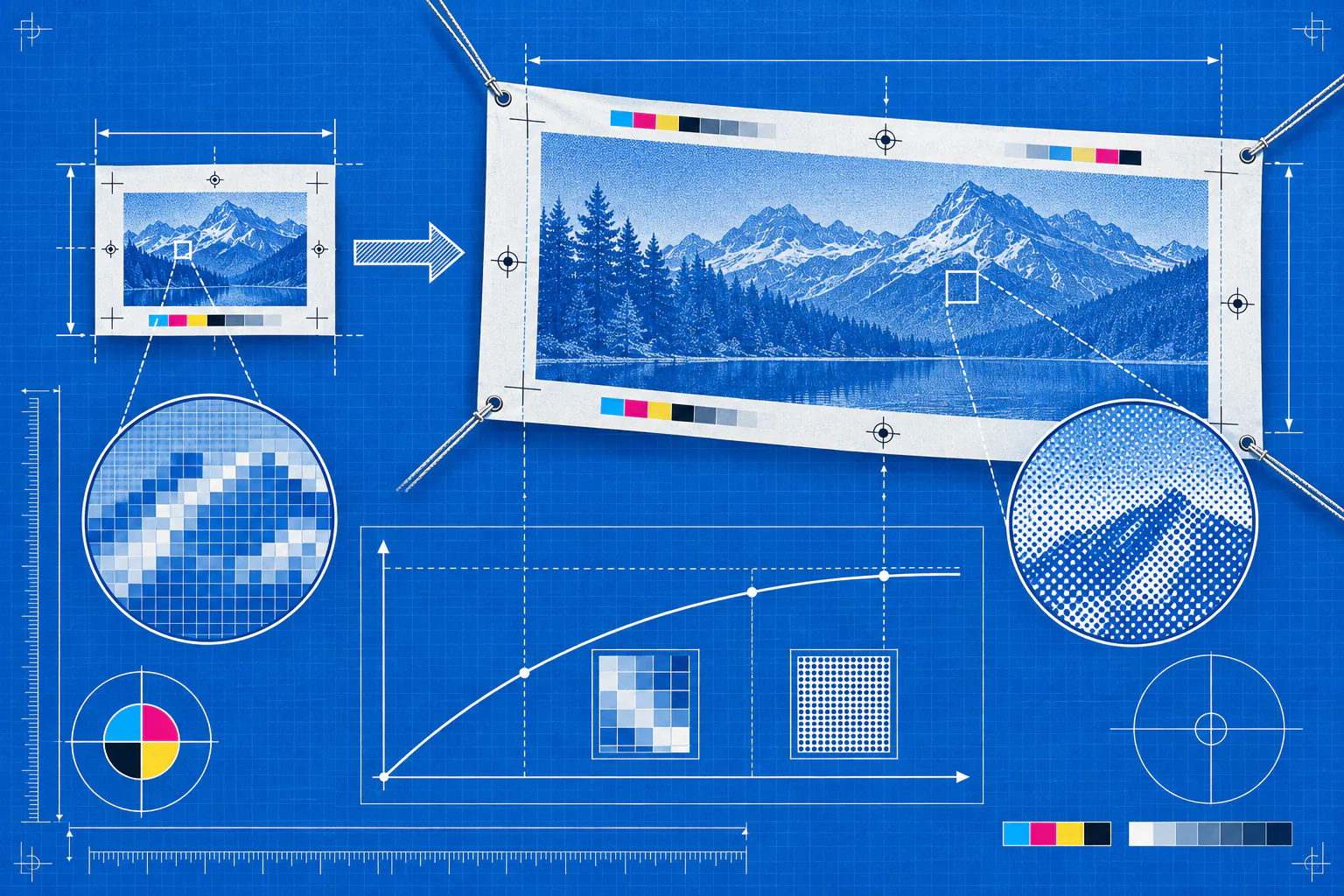

Векторные логотипы, текст и контуры масштабируются без потери качества. Растры оценивают иначе: при увеличении макета в десять раз эффективное разрешение в конечном размере уменьшается в десять раз. Изображение с 1000 DPI в документе 1:10 даст 100 DPI на готовом изделии.

Поэтому требование производства 100 DPI в натуральном размере означает около 1000 DPI в файле 1:10. Это не призыв искусственно раздувать слабую фотографию. Сначала считают реальные пиксели и проверяют, хватает ли их для нужного сюжета и дистанции.

В сопроводительном письме полезно указывать оба размера: макет 300 × 250 мм, масштаб 1:10, готовое изделие 3000 × 2500 мм. Такая запись уменьшает риск печати уменьшенной версии.

Линии, обводки и эффекты должны пережить увеличение

Толщина линий в уменьшенном документе также увеличится в десять раз. Если техническая рамка или декоративный штрих должны иметь 2 миллиметра на изделии, в макете 1:10 им соответствует 0,2 миллиметра. То же относится к скруглениям, теням, размытиям и шагу повторяющегося узора.

Особенно внимательно проверяют Scale Strokes and Effects. Автоматическое масштабирование может быть полезно при преобразовании всего макета, но опасно при локальной правке. После изменения размера стоит численно проверить ключевые обводки, а не полагаться на внешний вид экрана.

Технические зоны тоже уменьшаются

Подворот 50 миллиметров в готовом баннере становится 5 миллиметрами в файле 1:10. Безопасный отступ, нахлёст, карман и место люверса пересчитываются тем же коэффициентом. Метки не должны превращаться в микроскопические случайные объекты, которые исчезнут при обработке.

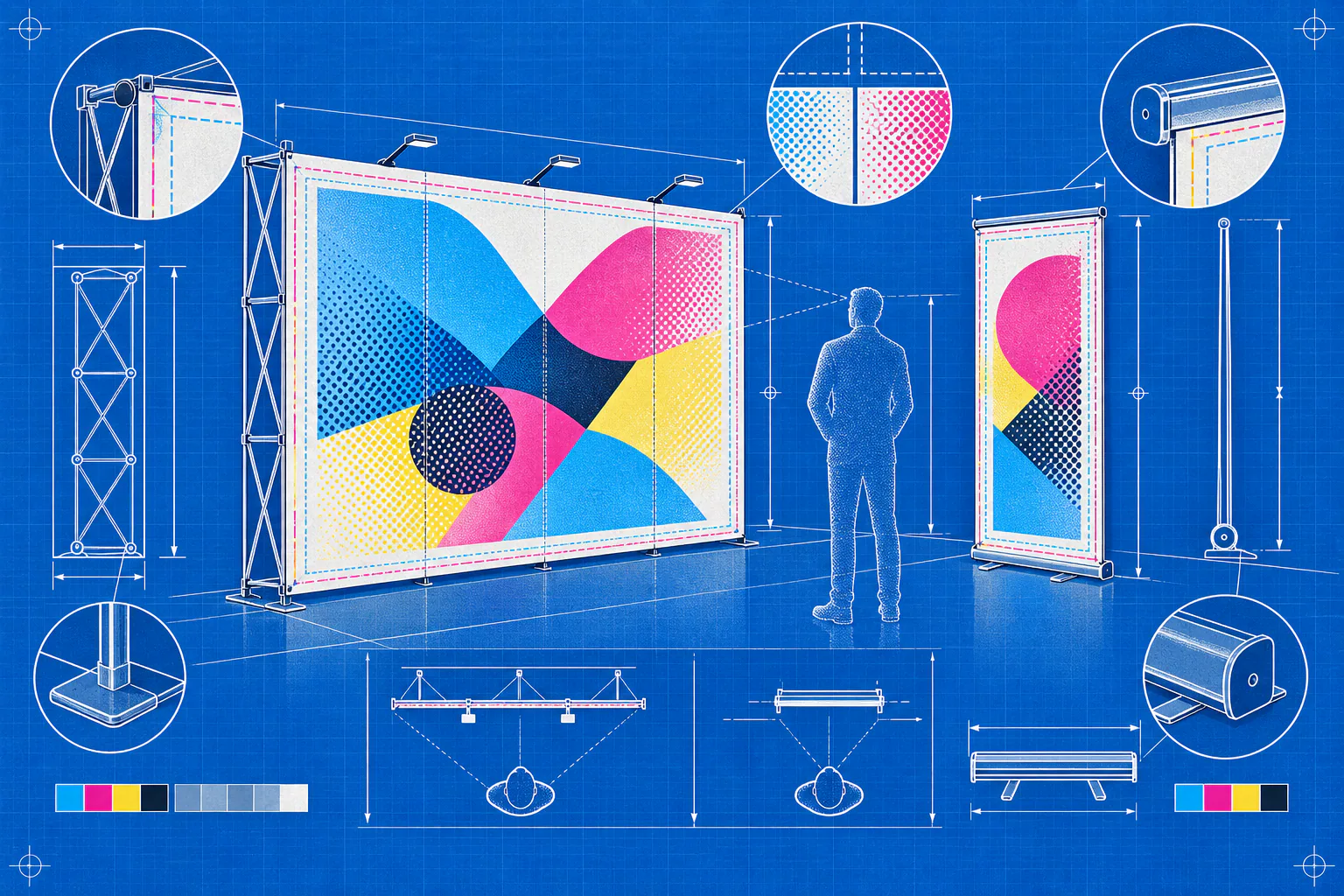

На пресс-волле дополнительно учитывают изгибы боковых частей и реальную видимую область конструкции. На фотозоне проверяют, где будут стоять люди: важный текст не должен постоянно закрываться, а повторяющиеся логотипы — собираться за головами в неудачные фрагменты.

Как собрать и проверить файл

В названии документа и на непечатаемом техническом слое указывают масштаб. Все полученные логотипы сохраняют в векторе, проверяют шрифты, цветовой режим, эффективное разрешение и отсутствие случайных объектов за пределами области. Фоны должны доходить до согласованного производственного края.

После экспорта размер PDF проверяют численно. Если программа сохранила страницу 300 × 250 мм, в письме повторяют готовый размер. Некоторые производства предпочитают сами увеличить файл, другие просят сразу 1:1 — это нужно подтвердить до отправки.

Для визуального контроля полезно сделать лёгкий JPEG с подписью размеров и масштаба. Он не заменяет печатный PDF, зато помогает менеджеру и оператору быстро понять ориентацию и содержание заказа.

Размер файла и размер изделия

Учебный пример: документ 300 × 250 мм в масштабе 1:10 соответствует изделию 3000 × 2500 мм. Рядом с файлом указывают оба размера и коэффициент увеличения.

При увеличении в десять раз эффективный DPI растра уменьшается в десять раз. Технические поля и линии также пересчитывают, затем сверяют по инструкции оператора.

Производство должно подтвердить приём масштаба 1:10 и параметры своего оборудования. Перед передачей проверяют готовый размер, растр и технические зоны.

Материал для примера
Нужен реальный производственный файл крупного формата с конечным размером и подтверждённым масштабом. Учебный расчёт не выдаётся за готовый заказ.
