Двусторонняя печать 4+4: как совместить лицо, оборот и линию реза

Сначала определяют способ переворота

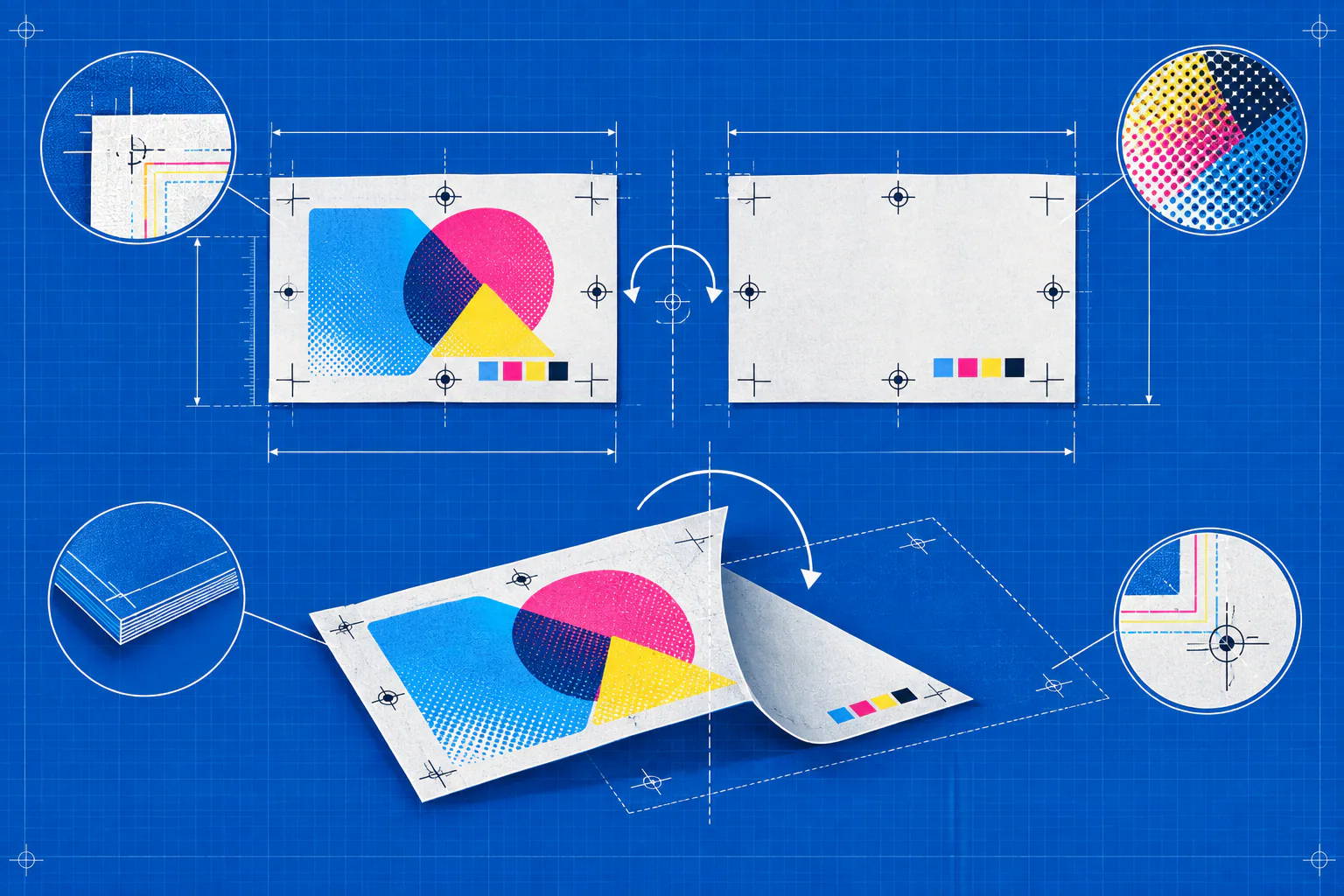

Лист можно переворачивать по длинной или короткой стороне. В полиграфии это сравнивают с книгой и календарём: в одном случае страницы листают слева направо, в другом — снизу вверх. Если выбрать не ту ось, оборот получится вверх ногами относительно лица.

Слова лицевая и обратная сторона недостаточны. В задании полезно нарисовать стрелку верх, подписать физический размер и показать ось переворота. Для фигурной детали добавляют понятную асимметричную метку или схему, чтобы ориентацию нельзя было трактовать двумя способами.

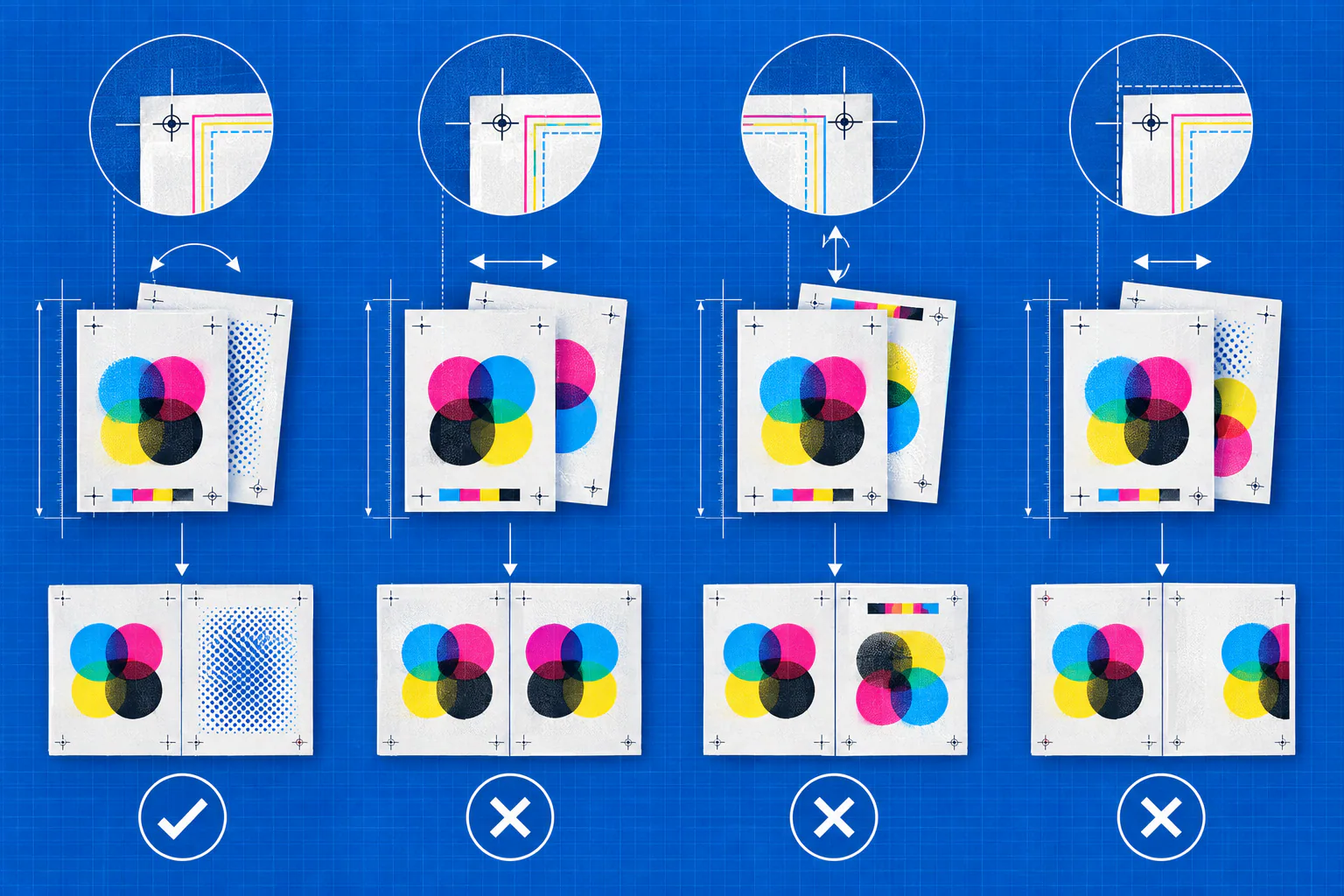

Оборот позиционируют, а не зеркалят как картинку

Текст и логотип на обороте должны читаться нормально. При подготовке меняется положение объектов относительно оси переворота, но сам дизайн не превращают в зеркальное отражение, если технология прямо этого не требует. Исключение — печать с обратной стороны прозрачного материала.

Надёжный способ — создать две монтажные области одинакового размера, скопировать общий физический контур и построить оборот в соответствии со схемой печати. Контрольные точки, отверстия и асимметричные выступы помогают увидеть ошибку до экспорта.

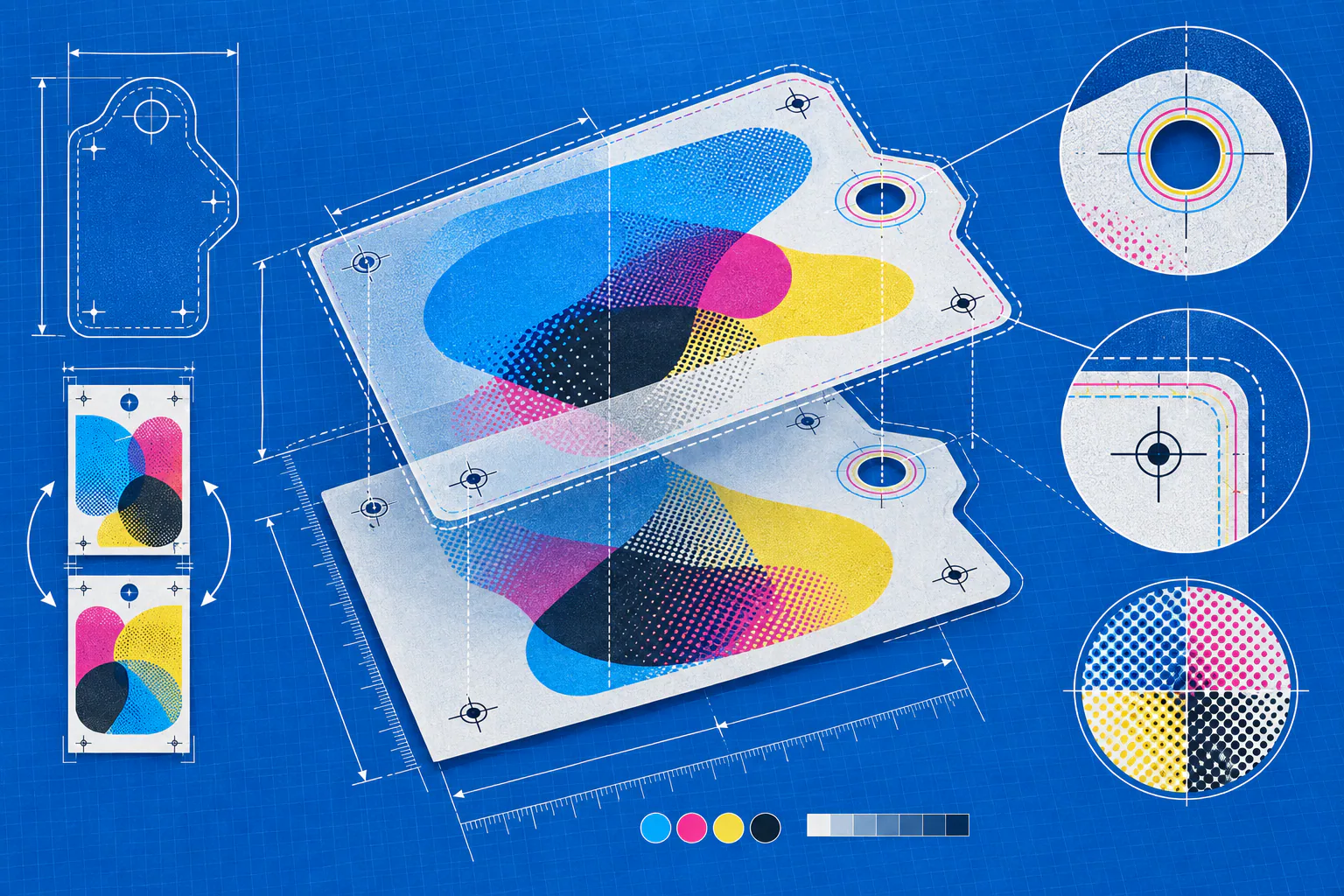

Линия реза должна описывать одно и то же изделие

Для прямоугольной карточки несовмещение может выглядеть как разные поля. Для фигурной формы ошибка приводит к срезанному тексту или выходу оборота на край. Лицо и оборот привязывают к единой геометрии готового изделия и сохраняют одинаковый масштаб.

Если рез выполняется после печати обеих сторон, оператору нужны метки, которые переживут переворот и позволят привязать лист. Схема зависит от оборудования: нельзя самостоятельно добавлять универсальные кресты, не зная, как камера и RIP используют метки.

Вылеты нужны с обеих сторон

Фон лица и оборота продолжают за линию реза независимо друг от друга. Если на одной стороне фон белый, а на другой тёмный, небольшой сдвиг может дать заметную цветную полоску на торце или краю. Запас и безопасную зону проверяют для каждой стороны.

Важные элементы также сверяют попарно. QR-код оборота не должен попасть под отверстие лица, а подпись — в зону сгиба или крепления. Для прозрачного и тонкого материала учитывают просвечивание композиции с другой стороны.

Как сделать простой бумажный прототип

Даже сложную схему полезно распечатать уменьшенной на офисном принтере. На лице ставят стрелку вверх и условную метку слева, затем физически переворачивают лист так, как предполагается в производстве. Сразу видно, оказался ли оборот вверх ногами или на неправильной стороне.

Прототип не проверяет точность оборудования и цвет, но хорошо ловит логическую ошибку ориентации. Для фигурной детали можно вырезать грубый контур ножницами и проверить, где находятся отверстия и подписи после переворота.

Что передать производству

Файлы лица и оборота называют однозначно, указывают готовый размер и цветность 4+4. Если стороны находятся в одном PDF, порядок страниц фиксируют в письме. Отдельная схема показывает верх, ось переворота, линию реза и назначение технических цветов.

Перед отправкой оба файла открывают одновременно и накладывают с прозрачностью. Совпадение внешнего контура, отверстий и контрольных точек проверяют численно. Финальную схему подтверждает оператор, потому что только он знает фактическую подачу материала на конкретной машине.

Лицо и оборот одной сборки

В производственной сборке CMYKER лист переворачивают слева направо, вокруг вертикальной оси альбомного артборда. Лицо и оборот имеют одинаковые размеры; положение деталей на обороте отражают относительно этой оси.

Отражение расположения деталей и зеркальные буквы — разные действия. Фигурный контур и отверстия оборота должны совместиться с лицом после переворота; надписи читаются нормально со своей стороны, если отдельно не согласована печать через прозрачный материал.

На реальном примере отмечают верх, ось переворота и одну асимметричную деталь. Сначала проверяют геометрию совмещения, затем читаемость надписей. Бумажный прототип помогает подтвердить ориентацию.

Материал для примера
Нужны лицо и оборот одной реальной сборки с отмеченной вертикальной осью переворота. Файлы примера пока не добавлены.
