Контурная резка наклеек: каким должен быть правильный CutContour

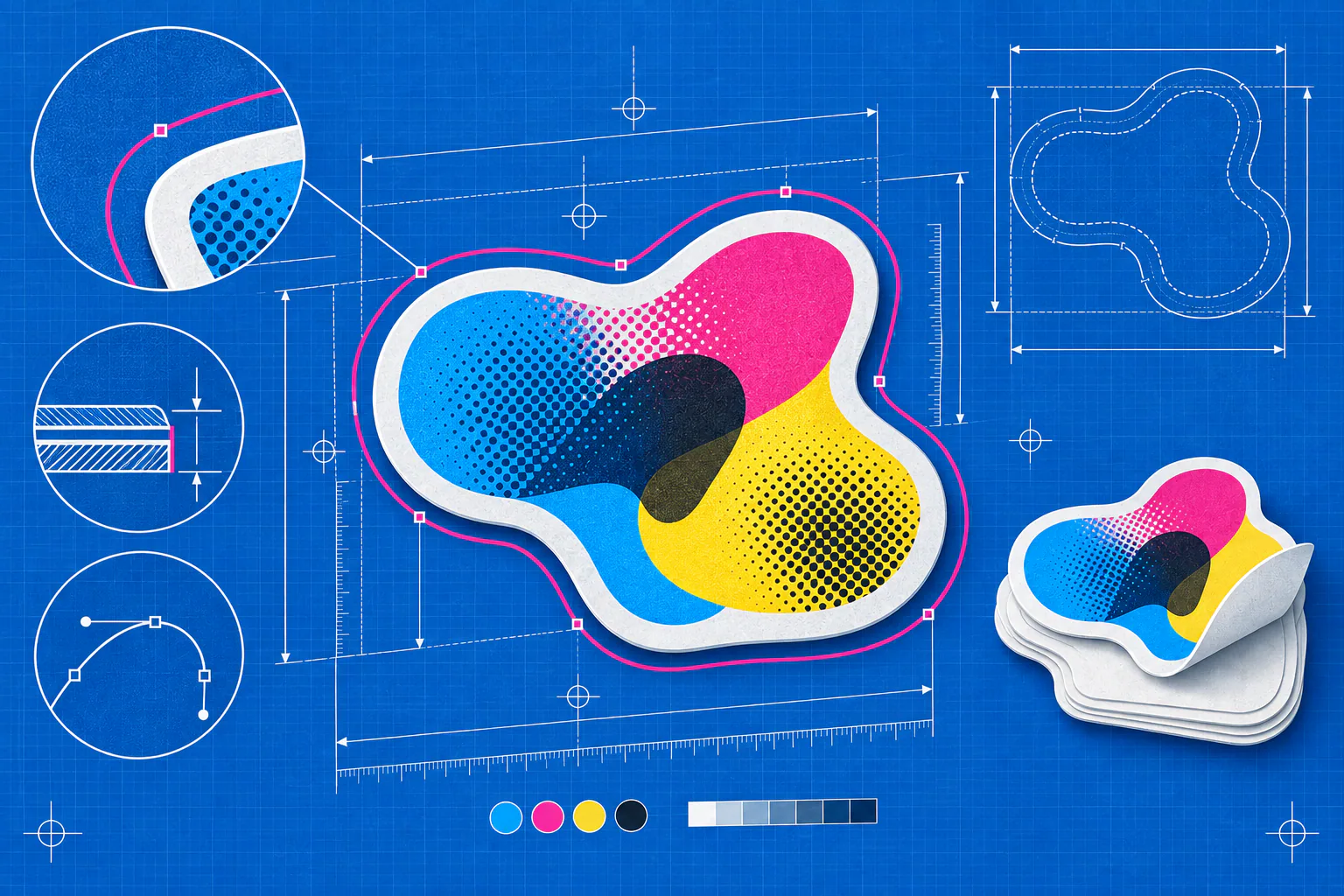

Контур строят отдельным векторным объектом

Линия реза должна быть векторной, без растровых краёв и эффектов. Для отдельной наклейки обычно нужен один замкнутый путь. Для стикерпака может быть несколько замкнутых контуров, но каждый из них должен однозначно описывать требуемую операцию.

Автоматическая трассировка картинки часто создаёт сотни лишних точек, микропетли и неровности. Перед производством путь упрощают вручную, сохраняя характер формы. Чем спокойнее геометрия, тем стабильнее движется нож и тем легче выполнять выборку материала.

Плашечный цвет сообщает RIP назначение линии

Производство обычно требует Spot Color с точным именем, например CutContour, но регистр, написание и параметры могут отличаться. Обычная обводка похожего цвета не заменяет технологическую плашку: на экране она видна, а RIP может не распознать её как рез.

Толщина линии и режим наложения тоже задаются профилем производства. Нельзя переносить значение из старого заказа как универсальный стандарт. Перед началом лучше получить образец файла или письменную инструкцию и проверить цвет в палитре Swatches, а не только пипеткой.

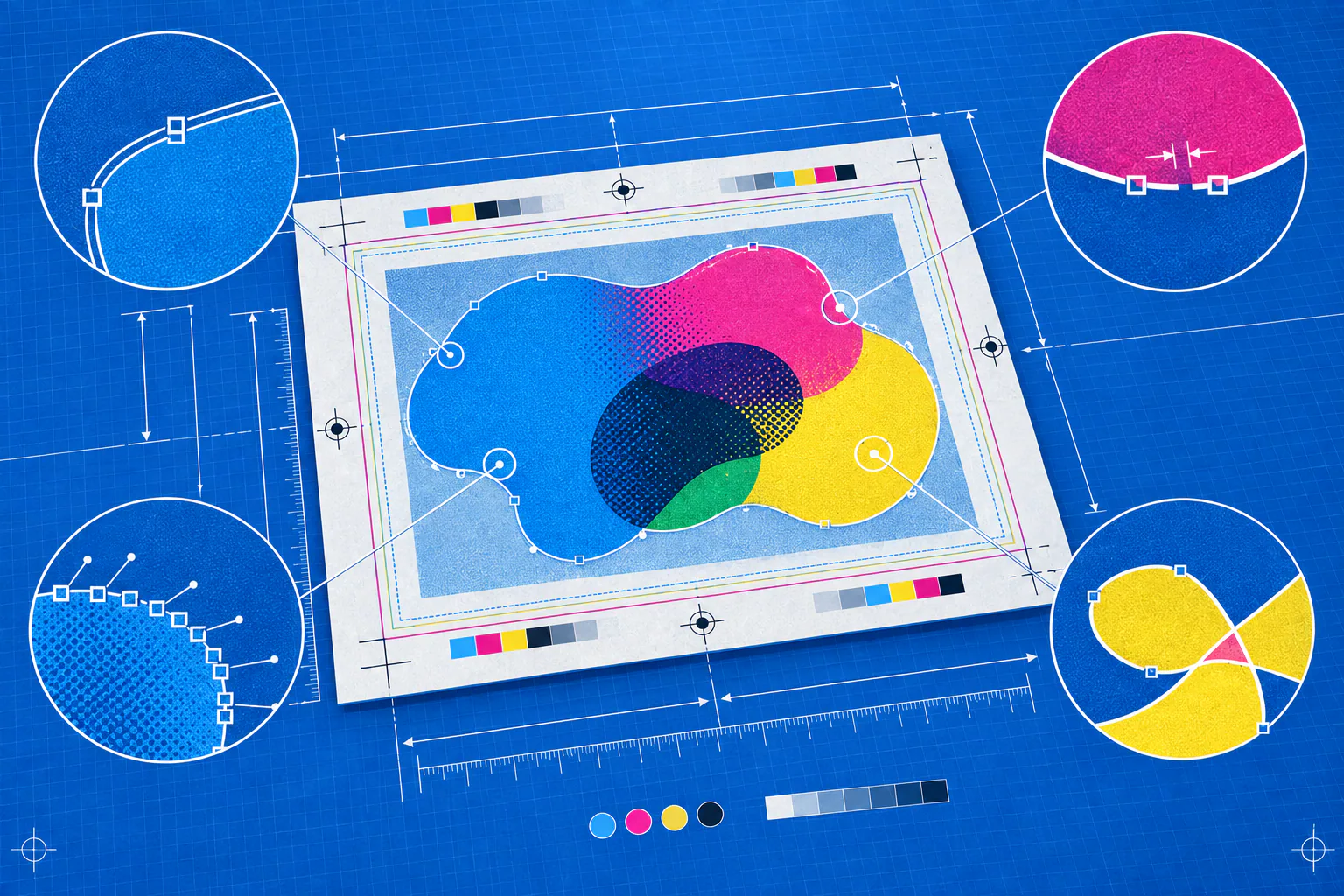

Дубли и разрывы опаснее, чем выглядят

Два совпадающих контура могут заставить нож пройти одно место дважды. Материал прорежется глубже, край повредится, а подложка ослабнет. Дубликаты появляются после копирования, объединения слоёв, импорта PDF или случайной вставки на месте.

Разомкнутый путь даёт остановку или неполный рез. Очень короткие сегменты и лишние точки вызывают рывки. Проверять нужно не только визуально: контур выделяют отдельно, считают пути, ищут открытые кривые и просматривают каркасный режим на большом увеличении.

Самопересечение тоже неоднозначно для оборудования. Если линия образует петлю или дважды проходит рядом, результат может отличаться от ожидаемой внешней формы. Сложные участки лучше разделить и собрать в чистую геометрию.

Отступ от изображения и форма углов

Белая окантовка может быть частью дизайна, но её ширину выбирают осознанно. Если рез должен идти по цветному краю, изображение продолжают за контур, чтобы допуск позиционирования не открыл белую щель. Сам CutContour не заменяет вылет.

Острые внутренние углы, тонкие хвосты и маленькие островки плохо режутся и выбираются. Нож имеет физический радиус и поворачивается не мгновенно. Небольшое скругление или упрощение часто почти незаметно визуально, но значительно повышает надёжность изделия.

Надсечка и рез насквозь — разные операции

Kiss cut прорезает верхний материал и сохраняет подложку. Рез насквозь отделяет изделие полностью. Для стикерпака может потребоваться внутренняя надсечка и внешний контур листа. Их нельзя обозначать одинаково без подтверждённой схемы.

Если операций несколько, используют отдельные слои и плашечные цвета по правилам производства. В сопроводительном файле полезно подписать, какой контур что делает, и приложить превью, где результат понятен человеку без открытия рабочих слоёв.

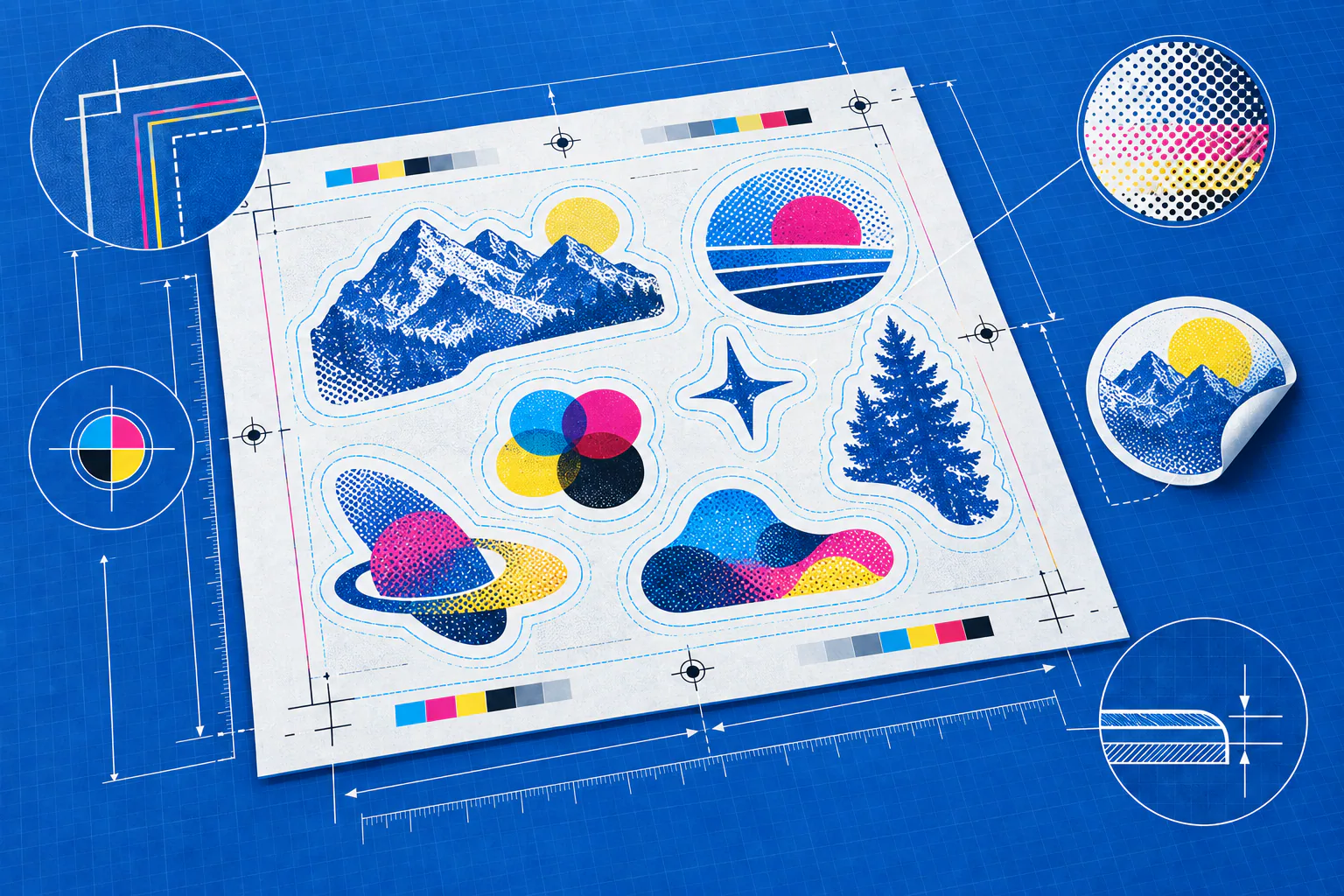

Финальная проверка листа

Перед экспортом блокируют печатный слой и просматривают только рез. Сверяют количество объектов, отсутствие линий за монтажной областью и минимальный зазор между соседними контурами. Для большого тиража полезно проверить несколько типовых элементов и самый сложный угол.

В PDF нужно сохранить Spot Color и вектор. После экспорта файл открывают повторно, проверяют сепарации и масштаб. Если контур исчез, стал CMYK или превратился в растр, такой PDF нельзя отправлять на плоттер.

Контур в редакторе и наклейка после резки

Рабочий пример должен показывать одну и ту же наклейку: слева — исходный файл с печатной графикой и отдельным векторным CutContour; справа — фотография результата после резки. Сравнивают одинаковый размер изделия и масштаб показа, а не две произвольные картинки.

В исходнике отдельно просматривают Print и CUT, проверяют замкнутость пути и отсутствие дублей. Имя Spot Color, толщину обводки, overprint, способ резки и метки берут из инструкции конкретного производства. В экспортированном PDF ещё раз проверяют вектор и отдельный канал реза.

Размер в подписи относится к готовой наклейке. Рядом фиксируют материал и операцию: надсечка с сохранением подложки или рез насквозь. Текст на наклейке остаётся редактируемым в исходнике; контур реза является отдельной технической геометрией.

Материал для примера
Фото пока не добавлено. Нужны реальный файл наклейки, снимок контура в редакторе и фотография этой же наклейки после резки. Сравнение появится после получения материалов; существующие схемы остаются техническими иллюстрациями.
